Modul 3 (percobaan 3)

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Jurnal

2. Rangkaian Simulasi

3. Video Simulasi

4. Analisa

5. Link Download

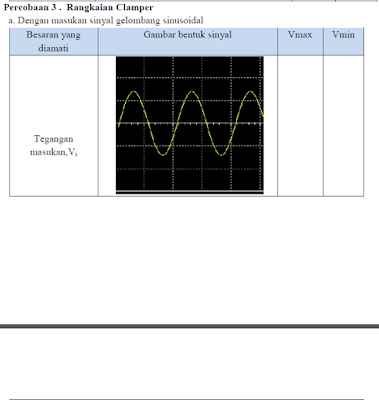

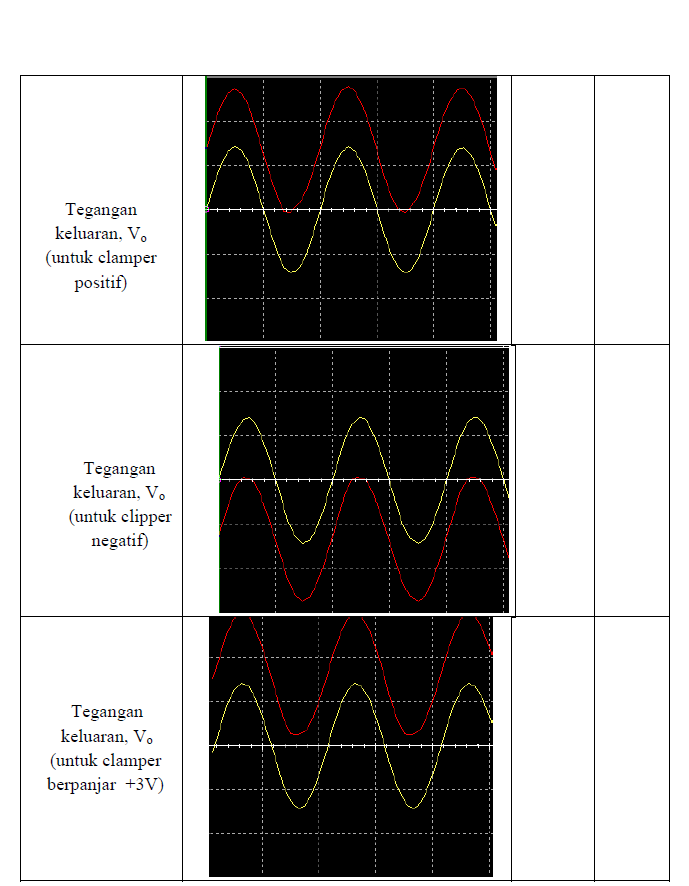

1. Jurnal [KEMBALI]

2. Gambar Rangkaian Simulasi [KEMBALI]

Rangkaian clamper positif

Rangkaian clamper negatif

 Rangkaian clamper bertegangan panjar positif

3. Video Simulasi [KEMBALI]

4. Analisa [KEMBALI]

Percobaan 3 :

1. Jika capacitor dihilangkan, apa yang terjadi?

            Jika capacitor di hilangkan pada rangkaian yang terjadi adalah bentuk gelombang awal dan gelombang output sama/tidak berubah atau gelombang tidak mengalami pergeseran karena capacitor sebagai penyimpan tegangan dihilangkan, sehingga tidak ada penambahan pada level tegangan dan sinyal output tidak mengalami pergeseran.

2.  Apa perbedaan adanya sumber dc dengan tidak?

            Pengaruh sumber DC pada rangkaian Clamper terletak pada besarnya pergeseran gelombang pada sumbu y. Gelombang akan mengalami pergeseran sebanding dengan nilai tegangan yang di tambahkan. Semakin besar nilai sumber DC maka semakin jauh pergeseran gelombangnya. Jika nilai sumber DC positif (+) maka gelombang akan bergeser ke atas sumbu x, sebaliknya jika nilai sumber DC negative (-) maka gelombang akan bergeser ke bawah sumbu x.

5. Link Download [KEMBALI]

File rangkaian simulasi  ==> Download di sini
File html ==> Download di sini
Video Simulasi ==> Download di sini
