Modul 3 (Percobaan 2)

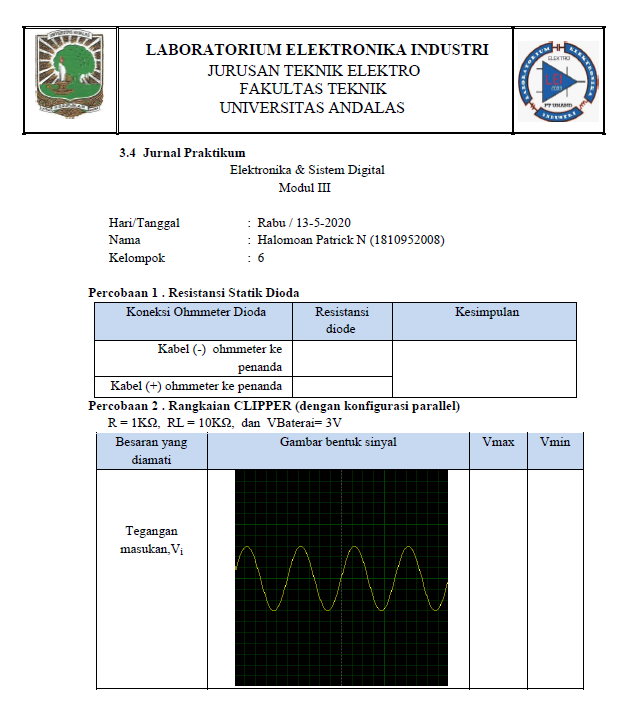

1. Jurnal [KEMBALI]




2. Gambar Rangkaian Simulasi [KEMBALI]

Rangkaian clipper pemotong atas


Rangkaian clipper pemotong bawah

3. Video Simulasi [KEMBALI]


4. Analisa [KEMBALI]

Percobaan 2 :Apa pengaruh ada atau tidaknya sumber DC pada rangkaian   clippers, kalau ada jelaskan !

            Battery ( sumber DC ) merupakan komponen utama dari rangkaian clipper. Jika sumber DC dilepas maka bentuk gelombang outputnya akan jadi beranhkan. Nilai dari sumber DC mempengaruhi bentuk output gelombang yang di potong. Semakin kecil nilai sumber DC maka akan semakin banyak bagian yang di potong, demikian sebaliknya semakin besar nilai sumber DC maka gelombang outputnya akan hamper sama dengan bentuk gelombang awalnya.

5. Link Download [KEMBALI]

File rangkaian simulasi 1 ==> Download di sini
File rangkaian simulasi 2 ==> Download di sini
File html ==> Download di sini
Video Simulasi ==> Download di sini
